額定電壓:12-36kV
額定電流:630-1250A
|
|

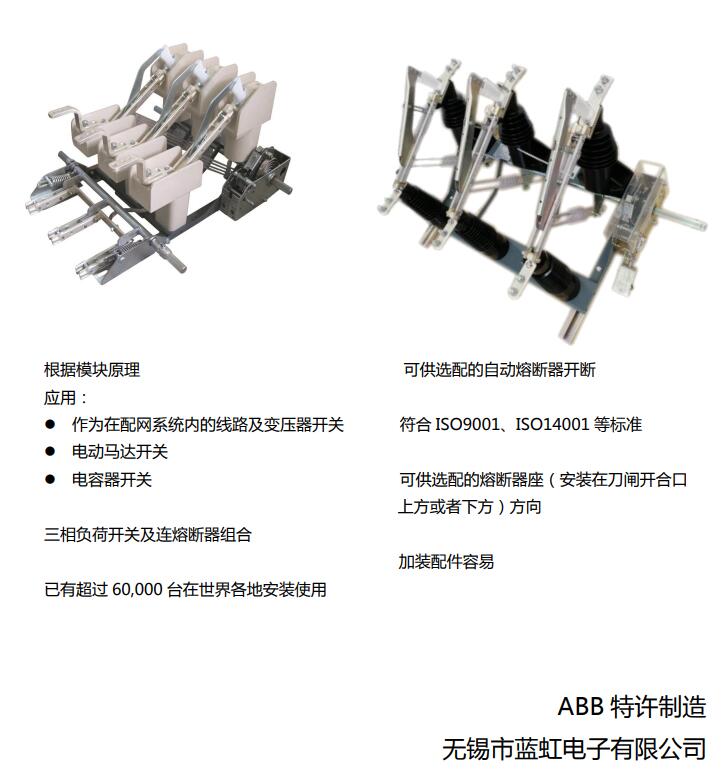

NAL負荷開關及NALF負荷開關-熔斷器組合電器,是壓氣滅弧和產氣滅弧相結合的高壓高性能負荷開關。到目前為止,已有超過 600,000 臺在世界各地安裝使用。
由負荷開關和熔斷器組合而成的組合電器,結合了負荷開關和熔斷器各自的優點,由負荷開關開斷直到其額定開斷電流的任何負載電流,通過熔斷器及其撞擊器操作,開斷直到組合電器額定短路開斷電流的任何過電流。
生產廠商:中國無錫市藍虹電子有限公司(ABB特許制造)
波蘭ABB工廠制造
|
|
|
|
|
NAL/NALF技術參數 |
額定電壓 |
KV |
12(IEC) |
17.5 (IEC) |
12(GB) |
24(GB) |
36 (IEC) |
額定頻率 |
Hz |
50/60 |
50/60 |
50 |
50 |
50 |
額定雷電沖擊耐受電壓 |
相間及對地 |
KV |
75 |
95 |
75 |
125 |
170 |
斷口間 |
KV |
85 |
110 |
85 |
145 |
195 |
額定1min工頻耐受電壓 |
相間及對地 |
KV |
42 |
45 |
42 |
65 |
70 |
斷口間 |
KV |
42 |
60 |
48 |
79 |
80 |
額定短路關合電流(峰值) |
KA |
67 |
50 |
50 |
50 |
50 |
額定峰值耐受電流 |
KA |
82 |
82 |
50 |
50 |
50 |
短時耐受電流 |
KA |
25/2s |
25/2s |
20/4s |
20/2s |
20/2s |
31.5/2s |
額定有功負載開斷電流 |
A |
630 |
1250 |
630 |
1250 |
630 |
1250 |
630 |
630 |
額定閉環開斷電流 |
A |
630 |
1250 |
630 |
1250 |
630 |
1250 |
630 |
630 |
額定電纜充電開斷電流 |
A |
10 |
10 |
10 |
16 |
21 |
主回路電阻 |
μ Ω |
≤105 |
≤105 |
≤105 |
≤105 |
≤105 |
相間中心距 |
mm |
150/170/210
210 |
170/210 |
170/210 |
235/275 |
360 |
組合電器額定電流 |
A |
100 |
100 |
100 |
100 |
100 |
組合電器最大熔斷器電流 |
A |
125 |
125 |
125 |
125 |
50 |
組合電器主回路電阻 |
μ Ω |
≤250 |
≤250 |
≤250 |
≤250 |
≤250 |
組合電器額定短路開斷電流 |
KA |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
組合電器額定短路關合電流(峰值) |
A |
80 |
80 |
80 |
80 |
80 |
組合電器額定轉移電流 |
A |
1200 |
1200 |
1200 |
800 |
200 |
最大
操作
力矩 |
負荷開關,配用K型單彈簧操作機構 |
合閘 |
Nm |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
分閘 |
Nm |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
組合電器,配用A型雙彈簧操作機構 |
儲能及合閘 |
Nm |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
分閘 |
Nm |
≤3 |
≤3 |
≤3 |
≤3 |
≤3 |
軸轉角 |
度 |
120 |
120 |
120 |
120 |
120 |
剛合速度 |
m/s |
≥6 |
≥6 |
≥6 |
≥6 |
≥6 |
剛分速度 |
m/s |
4.5~6 |
4.5~6 |
4.5~6 |
4.5~6 |
4.5~6 |
三相合閘不同期 |
m/s |
≤3 |
≤3 |
≤3 |
≤3 |
≤3 |
機械壽命 |
次 |
≥2000 |
≥2000 |
≥2000 |
≥2000 |
≥2000 |
備注: 根據實際使用要求,可提供手動,手動帶分勵,電動,電動帶分勵等多種操作方式。 |
|
|
E型接地開關 |
額定電壓 |
KV |
12(IEC) |
17.5(IEC), 12(GB) |
24(GB) |
36 (IEC) |
額定峰值耐受電流 |
KA |
40 |
40 |
40 |
40 |
額定短路關合電流(峰值) |
KA |
40 |
40 |
40 |
40 |
2s短時耐受電流 |
KA |
16 |
16 |
16 |
16 |
合閘操作力矩 |
Nm |
≤120 |
≤120 |
≤120 |
≤120 |
分閘操作力矩 |
Nm |
≤120 |
≤120 |
≤120 |
≤120 |
機械壽命 |
time |
≥2000 |
≥2000 |
≥2000 |
≥2000 |
相間中心距 |
mm |
150/170/210
210 |
170/210 |
275 |
360 |
|
|
|
|
|
|
|
型號 |
A |
A1 |
A2 |
A3 |
B |
H2 |
K |
K1 |
M |
N |
L |
P |
R |
S |
U |
V |

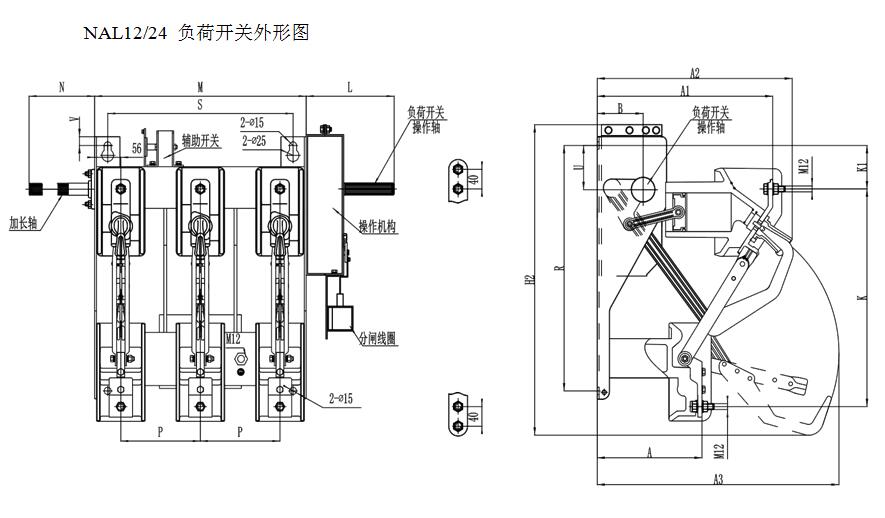

NAL12-K,P=150(IEC) |
166 |
320 |
362 |
394 |
90 |
510 |
310 |
63 |
412 |
122 |
164 |
150 |
375 |
350 |
75 |
33 |
NAL12-A,P=150(IEC) |
166 |
320 |
362 |
394 |
90 |
510 |
310 |
63 |
412 |
122 |
164 |
150 |
375 |
350 |
75 |
33 |
NAL12-K,P=170(IEC) |
166 |
320 |
362 |
394 |
90 |
510 |
310 |
63 |
452 |
122 |
164 |
170 |
375 |
390 |
75 |
33 |
NAL12-A,P=170(IEC) |
166 |
320 |
362 |
394 |
90 |
510 |
310 |
63 |
452 |
122 |
164 |
170 |
375 |
390 |
75 |
33 |
NAL12-K,P=210(IEC) |
166 |
320 |
362 |
394 |
90 |
510 |
310 |
63 |
532 |
122 |
164 |
210 |
375 |
470 |
75 |
33 |
NAL12-A,P=210(IEC) |
166 |
320 |
362 |
394 |
90 |
510 |
310 |
63 |
532 |
122 |
164 |
210 |
375 |
470 |
75 |
33 |
NAL24-K,P=235(IEC) |
225 |
375 |
418 |
518 |
98 |
633 |
441 |
88 |
582 |
186 |
202 |
235 |
500 |
525 |
90 |
18 |
NAL24-A,P=235(IEC) |
225 |
375 |
418 |
518 |
98 |
633 |
441 |
88 |
582 |
186 |
202 |
235 |
500 |
525 |
90 |
18 |
NAL12-K,P=170(GB) |
225 |
375 |
418 |
518 |
98 |
633 |
441 |
88 |
452 |
140 |
176 |
170 |
500 |
396 |
90 |
18 |
NAL12-A,P=170(GB) |
225 |
375 |
418 |
518 |
98 |
633 |
441 |
88 |
452 |
140 |
188 |
170 |
500 |
396 |
90 |
18 |
NAL12-K,P=210(GB) |
225 |
375 |
418 |
518 |
98 |
633 |
441 |
88 |
532 |
140 |
176 |
210 |
500 |
476 |
90 |
18 |
NAL12-A,P=210(GB) |
225 |
375 |
418 |
518 |
98 |
633 |
441 |
88 |
532 |
140 |
188 |
210 |
500 |
476 |
90 |
18 |
NAL24-K,P=275(GB) |
225 |
375 |
418 |
518 |
98 |
633 |
441 |
88 |
782 |
170 |
176 |
275 |
500 |
726 |
90 |
18 |
NAL24-A,P=275(GB) |
225 |
375 |
418 |
518 |
98 |
633 |
441 |
88 |
782 |
170 |
188 |
275 |
500 |
726 |
90 |
18 |
|
|

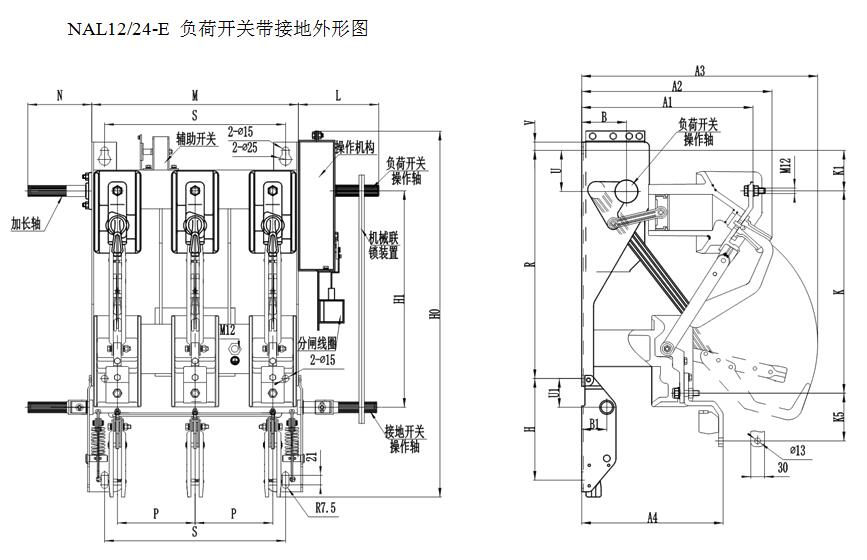

NAL12/24-E 負荷開關帶接地 |
|
型號 |
H |
H0 |
H1 |
A4 |
B1 |
U1 |
K5 |
NAL12-E 型接地開關(IEC) |
220 |
689 |
360 |
245 |
55 |
60 |
130 |
NAL24-E 型接地開關(IEC) |
220 |
800 |
473 |
310 |
55 |
63 |
104 |
NAL12-E 型接地開關(GB) |
220 |
800 |
473 |
310 |
55 |
63 |
104 |
NAL24-E 型接地開關(GB) |
325 |
930 |
578 |
295 |
55 |
166 |
247 |
|
|
|
|
|
|
|

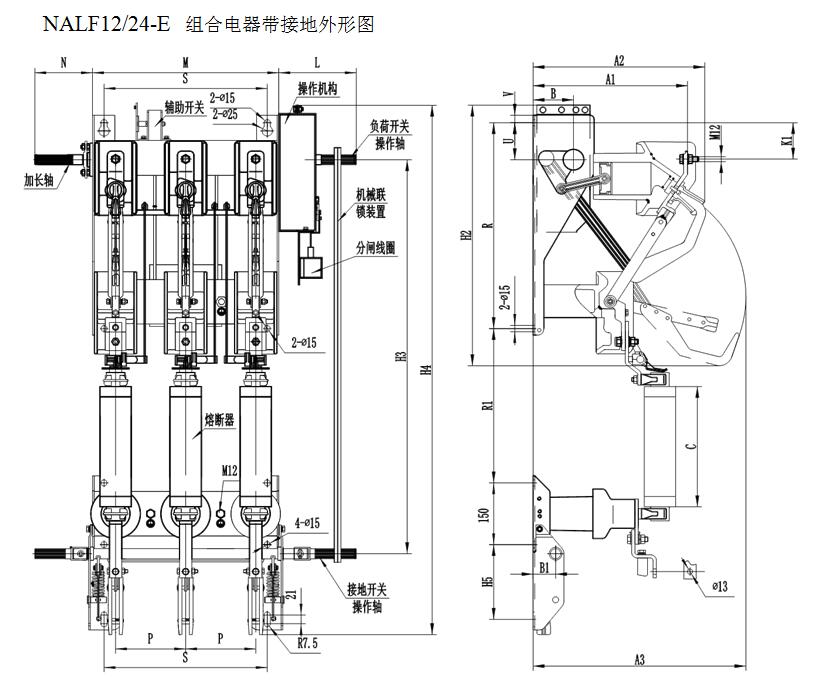

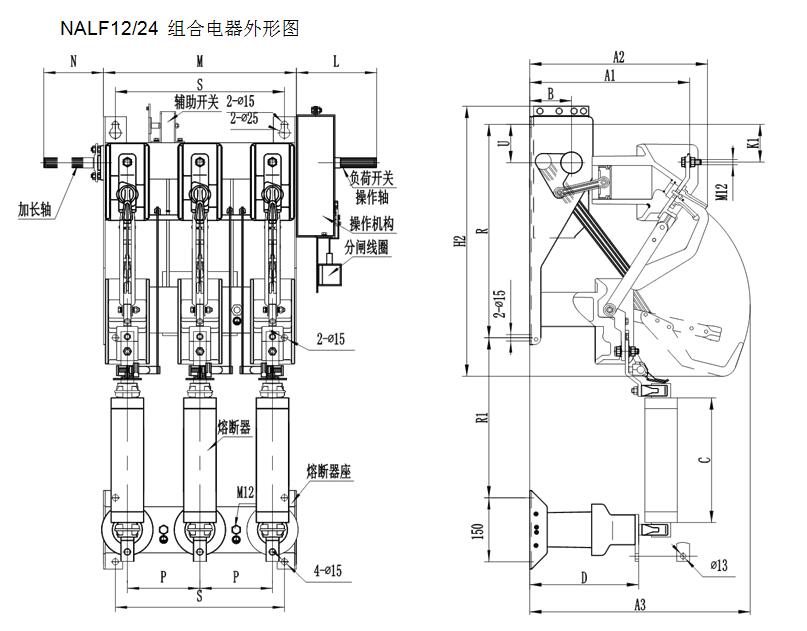

型號 |
熔斷器 |
C |
D |
R1 |
kV |
長度 |
NALF12(IEC) |
12 |
292 |
174 |
375 |
NALF24(IEC) |
24 |
442 |
272 |
425 |
NALF12(GB) |
12 |
292 |
258 |
375 |
NALF24(GB) |
24 |
442 |
363 |
525 |
|
|
|
型號 |
H3 |
H4 |
H5 |
NALF12-E(IEC) |
871 |
1200 |
206 |
NALF24-E(IEC) |
1007 |
1361 |
180 |
NALF12-E (GB) |
956 |
1285 |
180 |
NALF24-E (GB) |
914 |
1275 |
180 |
|
|
|
|
|
|
|
|
|
|

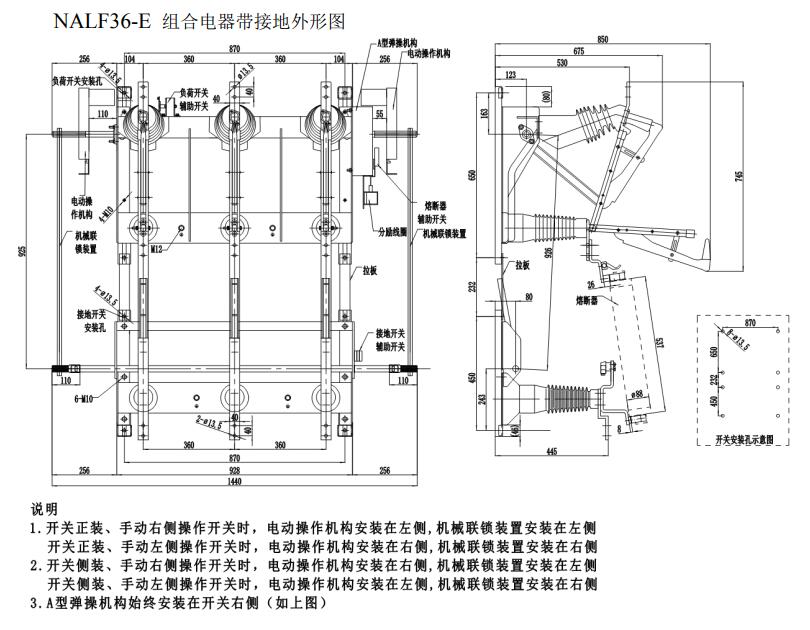

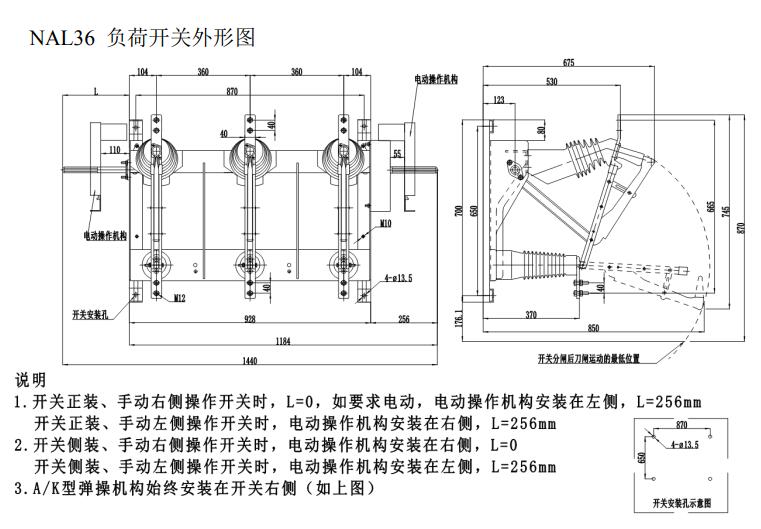

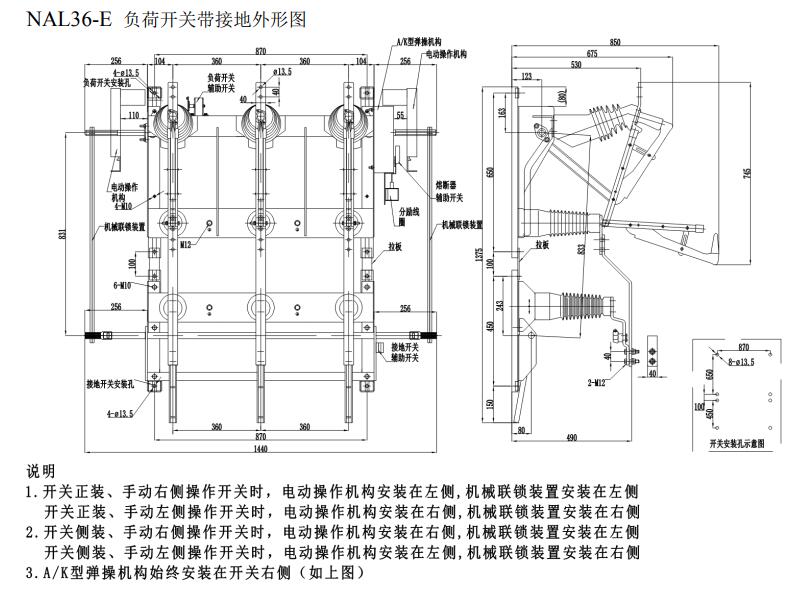

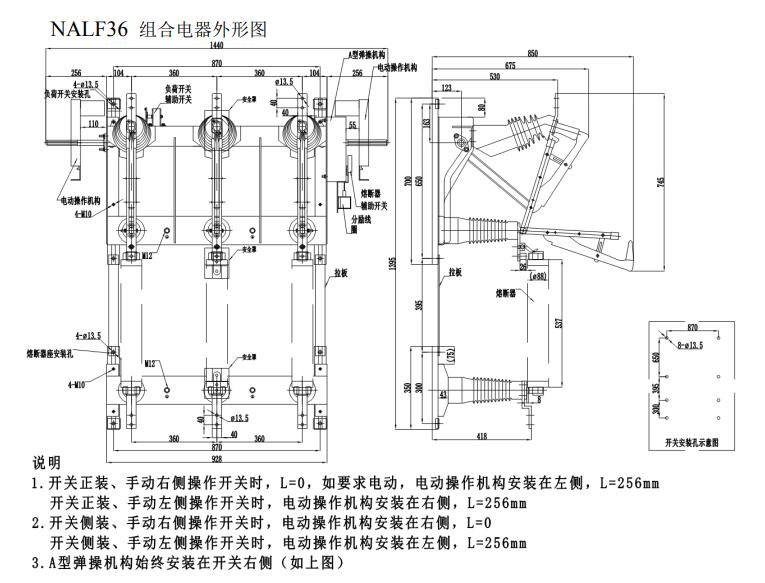

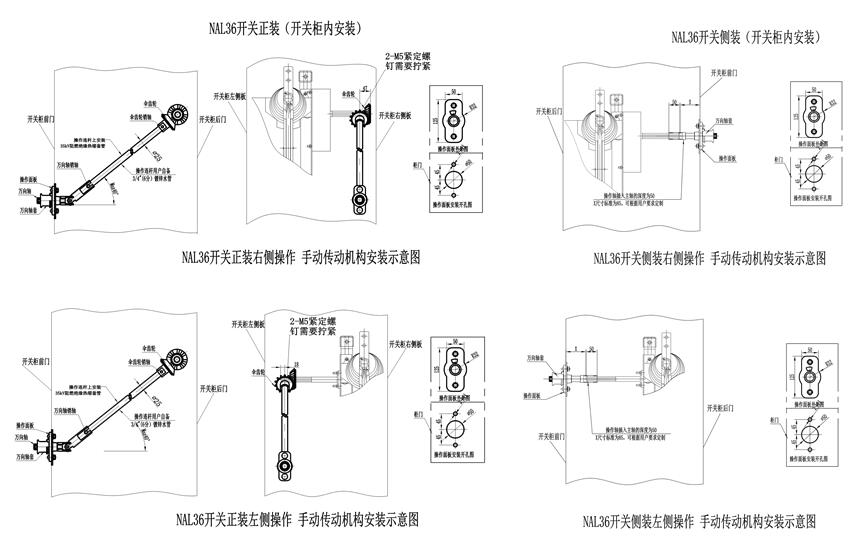

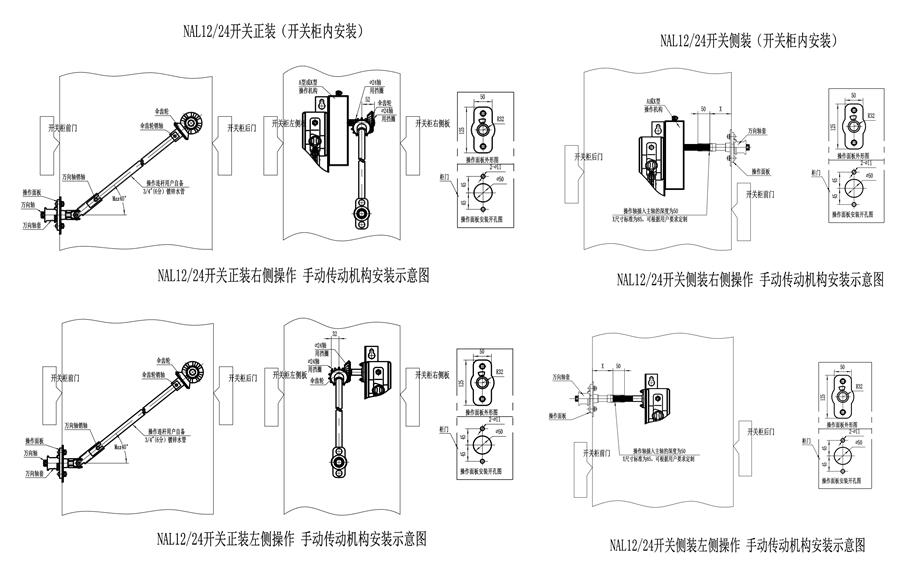

手動傳動機構圖 |
 |
|
|
|
|
|
